Zaawansowane Zarządzanie Energią.
| Model | Moc [kW] | ilość baterii; napięcie [Vdc] | |
|---|---|---|---|
| V10KRT | 10 | 20 (240VDC) | + 10 / N / 10 |
Polityka bezpieczeństwa
Zasady dostawy
Zasady zwrotu

|
|
|

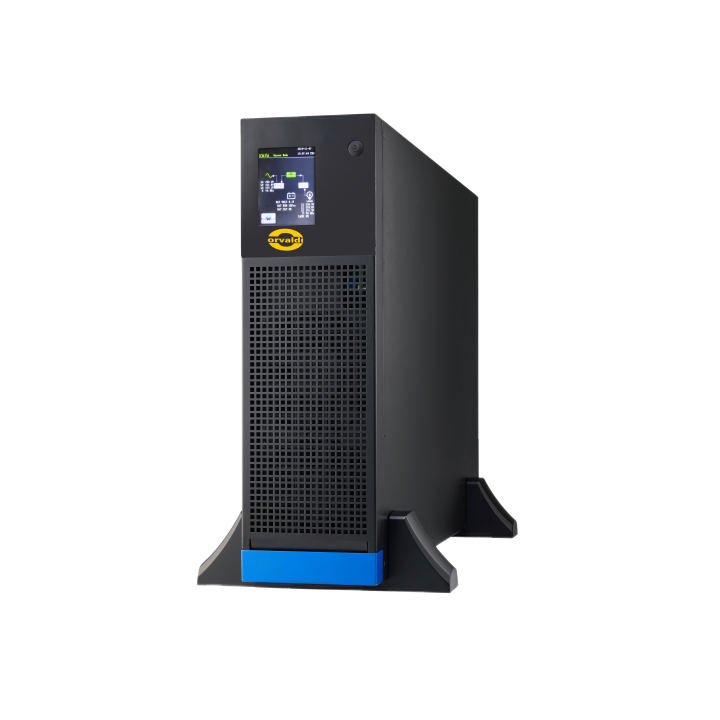

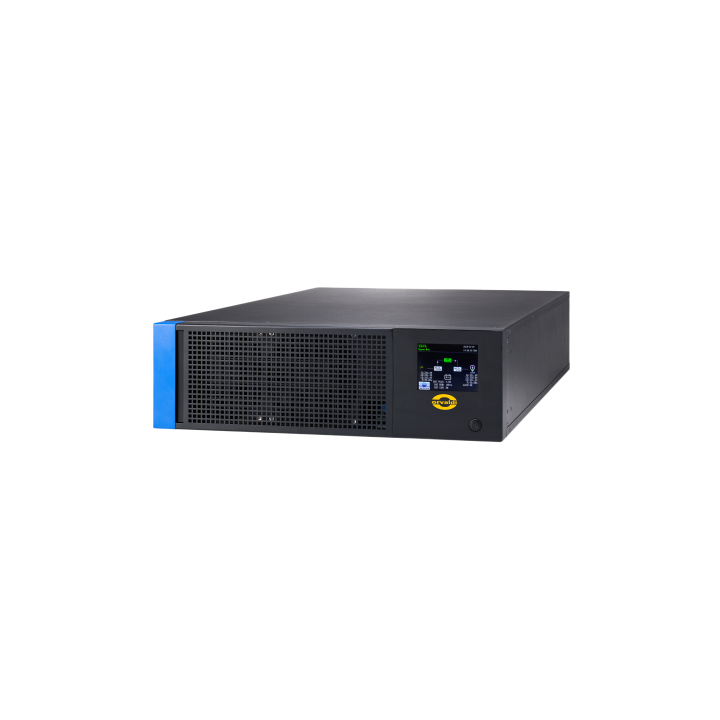

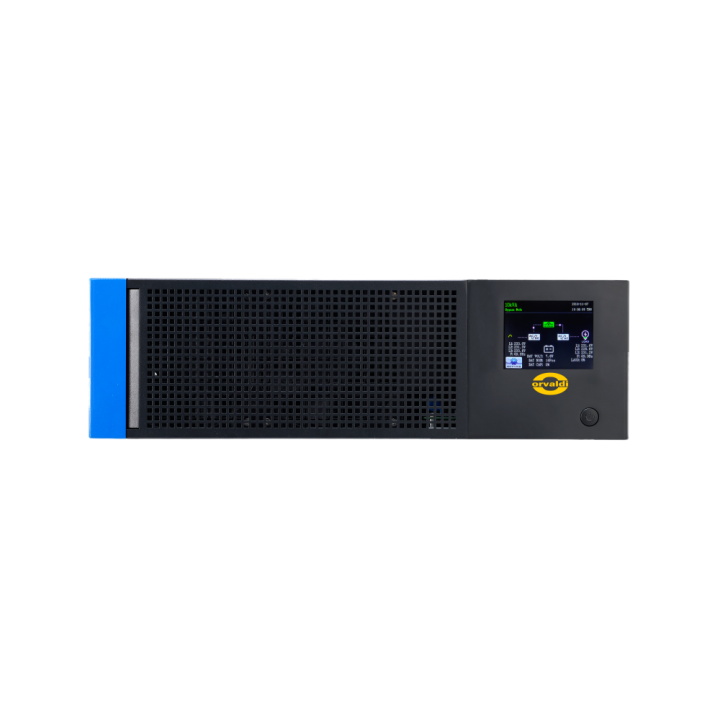

ORVALDI V10KRT, V15KRT, V20KRT- rozwiązanie dla wymagających profesjonalistów, zapewniające niezrównaną moc pozorną oraz czynną ze współczynnikiem pf1.0 (10kVA/10kW, 15kVA/15kW, 20kVA/20kV). To urządzenie, które zostało zaprojektowane z myślą o elastyczności, umożliwia instalację zarówno w konfiguracji TOWER, jak i RACK, dostosowując się do różnorodnych środowisk pracy. Konstrukcja UPS pozwalająca na przełączanie między zasilaniem trójfazowym a odbiornikami jednofazowymi i trójfazowymi (3f-3f lub 3f-1f) zapewnia wszechstronność i optymalizację zasilania w każdym środowisku. Wykorzystując zaawansowaną technologię true on-line, seria ORVALDI VKRT gwarantuje najwyższy standard ochrony i jakości zasilania dla podłączonych urządzeń. Idealne dla serwerowni, zaawansowanych laboratoriów, systemów automatyki przemysłowej oraz infrastruktury krytycznej, to urządzenie jest niezastąpionym partnerem w zapewnianiu ciągłości pracy i ochrony przed nieprzewidzianymi przerwami w dostawie prądu.
![]() |
![]() |
UPS pracuje w technologii VFI on-line, gwarantując najwyższą jakość zasilania dla podłączonych do niego urządzeń. Charakterystyczną cechą tego rozwiązania jest bezprzerwowe przechodzenie między trybami pracy, co zapewnia ciągłość działania i optymalną ochronę dla wszystkich krytycznych systemów.
Konstrukcja zasilaczy UPS umożliwiająca elastyczne przełączanie między zasilaniem trójfazowym a odbiornikami jednofazowymi i trójfazowymi zapewnia maksymalną wszechstronność. Dzięki temu łatwo dostosujesz zasilanie do różnorodnych urządzeń, optymalizując wydajność i niezawodność systemu. To rozwiązanie idealne dla dynamicznych środowisk IT, które wymagają elastyczności i ciągłości pracy.

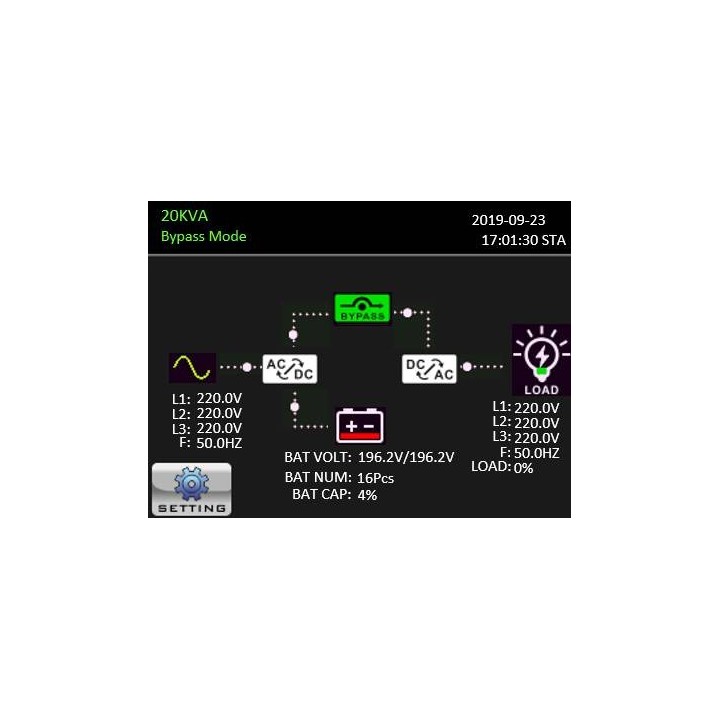

3,5-calowy, kolorowy wyświetlacz LCD zaprojektowany dla serii zasilaczy awaryjnych zapewnia intuicyjny dostęp do kluczowych informacji i funkcji. Dzięki czytelnym piktogramom użytkownik może łatwo sprawdzić tryb pracy UPS, poziom baterii, obciążenie oraz odczytać alarmy i ostrzeżenia. Panel umożliwia monitorowanie parametrów takich jak napięcie, częstotliwość i inne istotne dane, a dotykowy interfejs pozwala na wygodne zarządzanie ustawieniami. Wyświetlacz jest kompatybilny zarówno z montażem RACK, jak i TOWER, co zapewnia elastyczność instalacji


Seria ORVALDI V10-20KRT 3f-3f / 3f-1f oferuje elastyczność w liczbie podłączonych baterii, co zapewnia dostosowanie do różnych potrzeb w zakresie działania baterii. Zawiera zaawansowane zarządzanie bateriami z super ładowarką 12A, zaprojektowaną dla długoterminowej niezawodności i wydajności.
|
V10KRT |
V15KRT |
V20KRT |
|
20 (240VDC) |
32~40 (384~480VDC) |
32~40 (384~480VDC) |
|
+ 10 / N / -10 |
+ 16~20 / N / -16~20 |
+ 16~20 / N / -16~20 |
W trosce o ekologię, nasze urządzenie oferuje tryb ECO, który pozwala na obniżenie zużycia energii, gdy sieć elektryczna jest stabilna. W przypadku pogorszenia się jakości zasilania, system automatycznie aktywuje tryb Line (on-line), zapewniając tym samym odbiornikom optymalną jakość energii. Dzięki temu rozwiązaniu, użytkownicy mogą nie tylko cieszyć się niższymi kosztami eksploatacji, ale również przyczyniają się do ochrony środowiska przez zmniejszenie emisji CO2.
Funkcja równoległego podłączania umożliwia zwiększenie mocy przez dodanie kolejnych jednostek UPS oraz budowanie systemu redundantnego, co zapewnia utrzymanie ciągłości pracy nawet w przypadku uszkodzenia jednego z urządzeń. Ta cecha pozwala na elastyczną rozbudowę i zwiększenie niezawodności systemu podtrzymania zasilania
W kwestii bezpieczeństwa, urządzenie wyposażone zostało w złącze EPO (Emergency Power Off), które gwarantuje ochronę infrastruktury podłączonej do UPS w sytuacjach kryzysowych. To kluczowe rozwiązanie pozwala na natychmiastowe odłączenie zasilania, minimalizując ryzyko dla życia i sprzętu podczas nieprzewidzianych zdarzeń.
Złącze EMBS, umożliwia inteligentne podłączenie zewnętrznego modułu bypassu serwisowego. Dzięki temu, podczas serwisowania lub konserwacji, można bezpiecznie ominąć UPS, zachowując ciągłość zasilania dla podłączonych urządzeń. System jest zaprojektowany tak, aby automatycznie wykrywać otwarcie klapki zewnętrznego bypassu i przełączać się na wewnętrzny tryb bypassu, co zapobiega przypadkowemu przełączeniu i potencjalnemu uszkodzeniu zarówno UPS, jak i odbiorników.
![]() |
|
![]() |
| PARAMETRY WEJŚCIA | |
| Ilość faz na wejściu | 3 fazy |
| Napięcie wejściowe | 110 VAC(Ph-N) ± 3 % przy 50% Obciążenia / 176 VAC(Ph-N) ± 3 % przy 100% Obciążenia / 300 VAC(L-N) ± 3 % przy 50% Obciążenia / 276 VAC(L-N) ± 3 % przy 100% Obciążenia |
| Zakres częstotliwości | 46Hz ~ 54 Hz @ 50Hz system 56Hz ~ 64 Hz @ 60Hz system |
| Zniekształcenie THDi | <3% |
| Współczynnik mocy | ≥0,99 |
| Złącze wejściowe | Terminal |
| PARAMETRY WYJŚCIA | |
| Ilość faz na wyjściu | Konfigurowalny 3 fazy lub 1 faza |
| Napięcie | 360/380/400/415VAC (Ph-Ph) lub 208/220/230/240VAC (Ph-N) |
| Regulacja napięcia | ± 1% |
| Częstotliwość | 46Hz ~ 54 Hz @ system 50Hz 56Hz ~ 64 Hz @ system 60Hz |
| Odporność na przeciążenia | Tryb pracy sieciowej AC (przeciążenie) 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min; >150% : natychmiast Tryb pracy bateryjnej (przeciążenie) 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min; >150% : natychmiast |
| Sprawność | 95.5% - Tryb on-line (praca sieciowa) / 94.5% - Tryb on-line (praca bateryjna) |
| Współczynnik szczytu | 3:1 |
| Zniekształcenie THDu | ≦ 2 % @ 100% Obciążenie sieciowe; ≦ 5 % @ 100% Brak obciążenia sieciowego |
| Współczynnik mocy | 1.0 |
| Czas przełączenia | Czas przełączenia (On-line <-> praca bateryjna) 0 ms Czas przełączenia (Falownik <-> Obejście) 0 ms (w przypadku awarii blokady fazy, następuje przerwa <4 ms od falownika do obejścia) Czas przełączenia (Falownik <-> ECO) <10 ms |
| Złącza wyjściowe | Terminal |
| AKUMULATORY | |
| Baterie | NIE |
| Rodzaj obsługiwanych akumulatorów | VRLA, AGM |
| Typ baterii | zależny od zew. mod. baterii |
| Ilość baterii | zależna od zew. mod. baterii |
| Ilość & pojemność baterii | Brak (moduł mocy do pracy z zewnętrznymi akumulatorami) |
| Moc ładowarki | 1.0~12.0A ±10% (regulowane) |
| Napięcie DC | +/- 13.65 VDC * N ± 1% (N = 20) |
| Start z baterii "Zimny start" | TAK |
| Czas ładowania | zależny od zastosowanych baterii |
| Czas podtrzymania [50% obciążenia] | zależny od zastosowanych baterii |
| Czas podtrzymania [100% obciążenia] | zależny od zastosowanych baterii |
| KOMUNIKACJA | |
| Wyświetlacz LCD | Wyświetlacz dotykowy 3,5’’ |

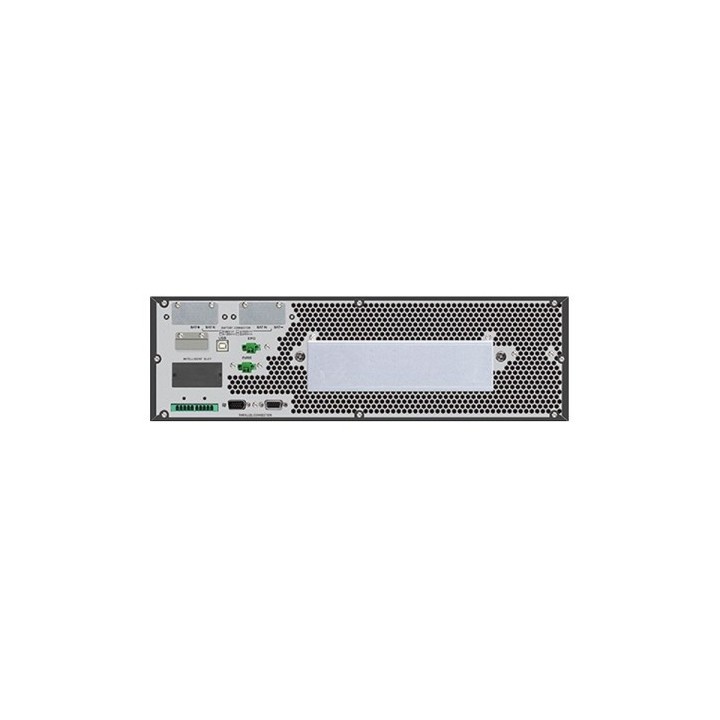

| Porty i złącza | EPO EMBS Inteligentny slot USB Złącze zew. baterii Złącze pracy równoległej |
| Oprogramowanie | ViewPower PL |
| BEZPIECZEŃSTWO | |
| Przełącznik obejścia Bypass | elektroniczny zewnętrzny (opcjonalnie) |
| WARUNKI ŚRODOWISKOWE | |
| Poziom hałasu | <55 dB [100%] @ 1 metr |
| Temperatura pracy | 0 ~ 40 °C (żywotność baterii spadnie po > 25°C) |
| Wilgotność | 0 ÷ 95 % (bez kondensacji) |
Brak zasilania oznacza zatrzymanie pomp i sterowników. Woda w kotle może się zagotować, co grozi uszkodzeniem instalacji i awarią pieca. To nie tylko ryzyko kosztów, ale także realne zagrożenie dla bezpieczeństwa domowników.
Zanik prądu w środku zimy powoduje zatrzymanie pomp, woda zaczyna wrzeć, zawór bezpieczeństwa wypuszcza parę, a piec może ulec uszkodzeniu.
Przy braku prądu sterownik i pompy przestają działać. Instalacja stygnie, a dom w krótkim czasie robi się chłodny. Komfort życia spada błyskawicznie.
Podajnik i wentylator stają, żar zostaje w palenisku, dym cofa się do zasobnika. Instalacja przegrzewa się, a elektronika może zostać uszkodzona.
Dla kotłów zasypowych zwykle wystarczy podtrzymanie pomp, aby piec ostygł w kontrolowany sposób. Kotły gazowe i pelletowe wymagają często pełnej pracy systemu – pompy, sterownika i podajnika – aby utrzymać ogrzewanie przez kilka godzin.
UPS nie może być dobrany „na styk”. Pompa 100 W wymaga minimum 200 W, a układ 300–350 W – co najmniej 500 W. Ważny jest zapas, bo prąd rozruchowy pomp bywa nawet 3 razy większy.
Na tabliczkach znamionowych znajdziemy dane: np. 35 W, 45 W, 60 W w zależności od biegu. Przy kilku pompach i sterowniku obciążenie może wynosić 100–120 W, a chwilowo znacznie więcej.
Pojemność akumulatora decyduje o czasie pracy. Należy brać pod uwagę średni pobór mocy. Zapas pojemności pozwala uniknąć rozczarowania, zwłaszcza że realny czas pracy zależy też od temperatury czy wieku akumulatora.
| Akumulator | 150 W | 200 W | 250 W | 300 W | 400 W | 500 W | 600 W |
|---|---|---|---|---|---|---|---|
| 18 Ah | 1h | 45 min | 35 min | 30 min | 20 min | 20 min | 15 min |
| 33 Ah | 1h 30min | 1h 10min | 55 min | 45 min | 35 min | 25 min | 20 min |
| 55 Ah | 2h 35min | 1h 55min | 1h 35min | 1h 20min | 1h | 45 min | 40 min |
| 75 Ah | 3h 40min | 2h 45min | 2h 10min | 1h 50min | 1h 20min | 1h 5min | 55 min |
| 100 Ah | 5h 20min | 4h | 3h 10min | 2h 40min | 2h | 1h 35min | 1h 20min |
| 120 Ah | 6h 25min | 4h 50min | 3h 50min | 3h 10min | 2h 25min | 1h 55min | 1h 35min |
Na naszej stronie znajdziesz kalkulator, który po podaniu poboru mocy pomp i sterowników obliczy czas pracy akumulatorów i zaproponuje odpowiedni zestaw. To proste i bezpieczne rozwiązanie dla każdego.
