ORVALDI V10KRT z 40x9Ah (zestaw 9U)

15 300,00 zł (Zniżka 401,00 zł)
14 899,00 zł
Brutto

Najniższa cena w ciągu 30 dni:

ORVALDI V10KRT z 40x9Ah zestaw 9U

ZESTAW Z MODUŁEM BATERYJNYM 2xVBBKRT20x9

  • 🔷 WIĘCEJ INFORMACJI O URZĄDZENIU ZNAJDZIESZ TU:  ORVALDI V10KRT
  • 🔷 Możliwość montażu w szafie RACK oraz jako zasilacz typu TOWER
  • 🔷 Konfigurowalne zasilanie 3f-3f lub 3f-1f
  • 🔷 Wymiary UPS: 438 x 133 x 680 mm [rack 3U] (szer. x wys. x gł.)
  • 🔷 Wymiary BAT: 2 x 440 x 135 x 580 mm [rack 3U] (szer. x wys. x gł.)
  • 🔷 Zestaw w szafie RACK zajmie łącznie 6U
Model Czas dla 50% obc. Czas dla 80% obc. Czas dla 100% obc.
V10KRT + 1xVBBKRT20x9 25 min 12 min 8 min



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

ORVALDI V10KRT 3f-3f / 3f-1f

ZESTAW Z MODUŁEM BATERYJNYM 2xVBBKRT20x9

ORVALDI V10KRT

  • 🔷 Możliwość montażu w szafie RACK oraz jako zasilacz typu TOWER
  • 🔷 Konfigurowalne zasilanie 3f-3f lub 3f-1f
  • 🔷 Współczynnik mocy: Power Factor wyjściowy: 1.0

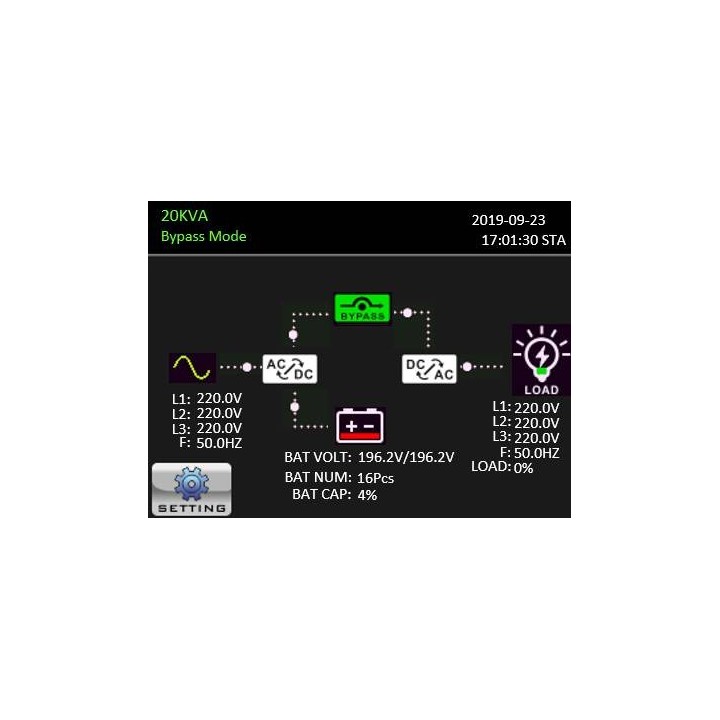

  • 🔷 Ekran dotykowy: 3,5-calowy intuicyjny interfejs dla łatwej obsługi.
  • 🔷 Wyłącznik EPO
  • 🔷 Praca równoległa: Obsługuje do trzech jednostek dla zwiększenia mocy.
  • 🔷 Super ładowarka: Ładowarka 12A
  • 🔷 Aktywny PFC: Korekcja współczynnika mocy wejściowej na poziomie 0,99.
  • 🔷 Kompatybilny z generatorami
  • 🔷 Tryb obejścia: Maintenance Bypass ( MBS - bypass konserwacyjny.)
  • 🔷 Komunikacja: Standard: USB, opcjonalny: SNMP, AS400, Moduł WiFI
  • 🔷 Wymiary UPS: 438 x 133 x 680 mm [rack 3U] (szer. x wys. x gł.)
  • 🔷 Wymiary BAT: 2 x 440 x 135 x 580 mm [rack 3U] (szer. x wys. x gł.)
  • 🔷 Zestaw w szafie RACK zajmie łącznie 9U

ORVALDI V10KRT, V15KRT, V20KRT- rozwiązanie dla wymagających profesjonalistów, zapewniające niezrównaną moc pozorną oraz czynną ze współczynnikiem pf1.0 (10kVA/10kW, 15kVA/15kW, 20kVA/20kV). To urządzenie, które zostało zaprojektowane z myślą o elastyczności, umożliwia instalację zarówno w konfiguracji TOWER, jak i RACK, dostosowując się do różnorodnych środowisk pracy. Konstrukcja UPS pozwalająca na przełączanie między zasilaniem trójfazowym a odbiornikami jednofazowymi i trójfazowymi (3f-3f lub 3f-1f) zapewnia wszechstronność i optymalizację zasilania w każdym środowisku. Wykorzystując zaawansowaną technologię true on-line, seria ORVALDI VKRT gwarantuje najwyższy standard ochrony i jakości zasilania dla podłączonych urządzeń. Idealne dla serwerowni, zaawansowanych laboratoriów, systemów automatyki przemysłowej oraz infrastruktury krytycznej, to urządzenie jest niezastąpionym partnerem w zapewnianiu ciągłości pracy i ochrony przed nieprzewidzianymi przerwami w dostawie prądu.

WIĘCEJ INFORMACJI O SAMYM URZĄDZENIU ZNAJDZIESZ TU:  ORVALDI V10KRT

Gotowe zestawy z bateriami

Gotowe zestawy z serii ORVALDI V10-20KRT 3f-3f / 3f-1f oferują elastyczność dzięki możliwości podłączenia różnej liczby baterii, co pozwala na optymalne dopasowanie czasu działania. Dla modelu V10KRT z jednym modułem baterii (VBBKRT20x9), czas pracy wynosi 8 minut przy 50% obciążeniu, 5 minut przy 80%, i 4 minuty przy pełnym obciążeniu. Zestaw z dwoma modułami baterii wydłuża czas działania do 25 minut przy 50% obciążeniu, 12 minut przy 80% i 8 minut przy 100%, co daje większą elastyczność w zapewnieniu ciągłości zasilania.

Model Czas dla 50% obc. Czas dla 80% obc. Czas dla 100% obc.
V10KRT + 1xVBBKRT20x9 8 min 5 min 4 min
V10KRT + 2xVBBKRT20x9 25 min 12 min 8 min

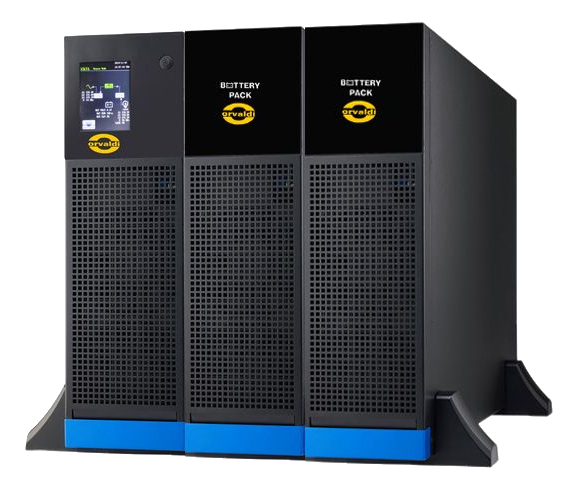

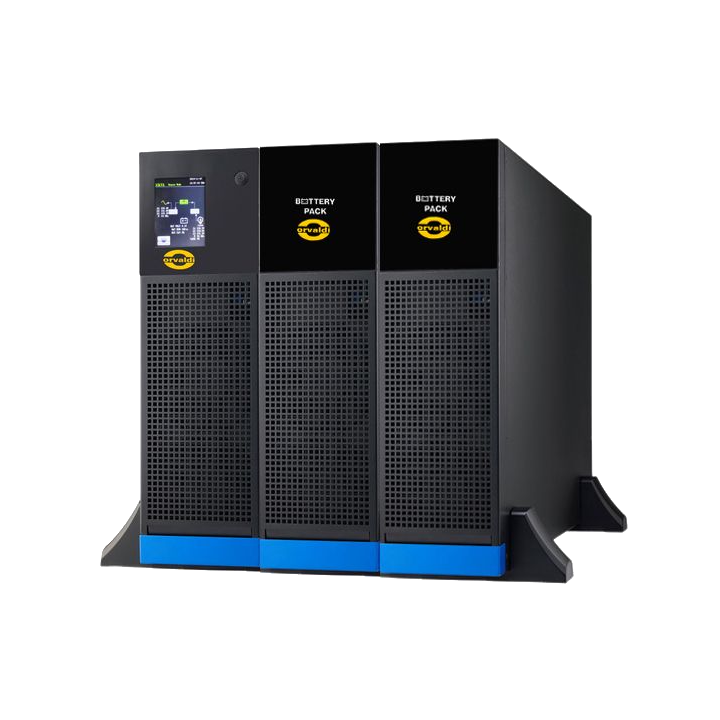

TOWER

RACK

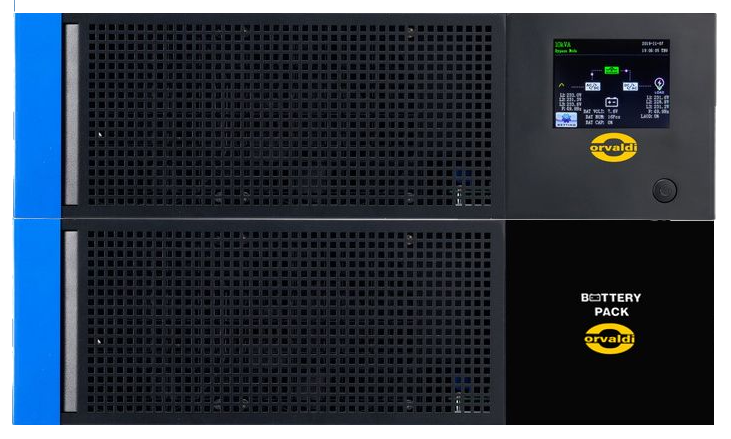

V10KRT + 1xVBBKRT20x9

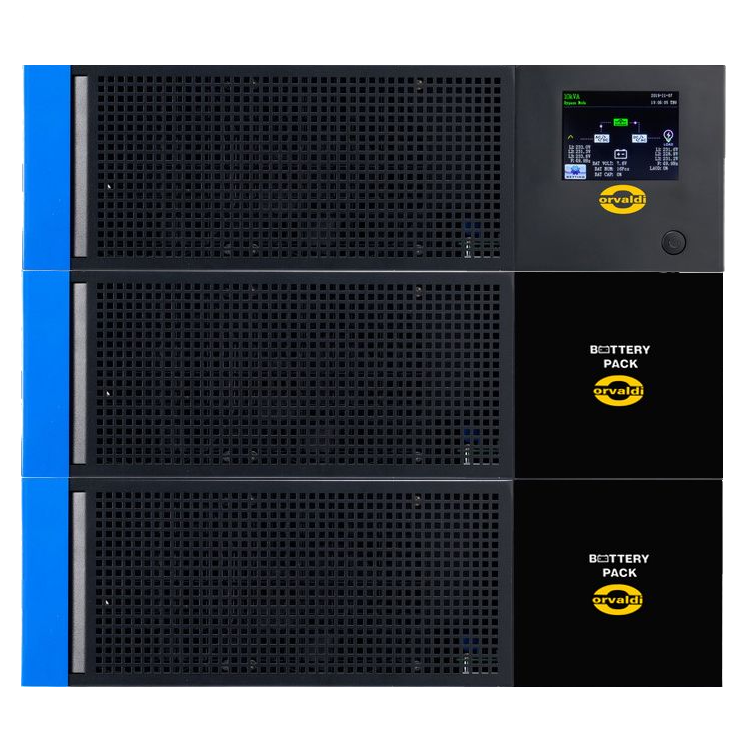

V10KRT + 2xVBBKRT20x9



Dane techniczne

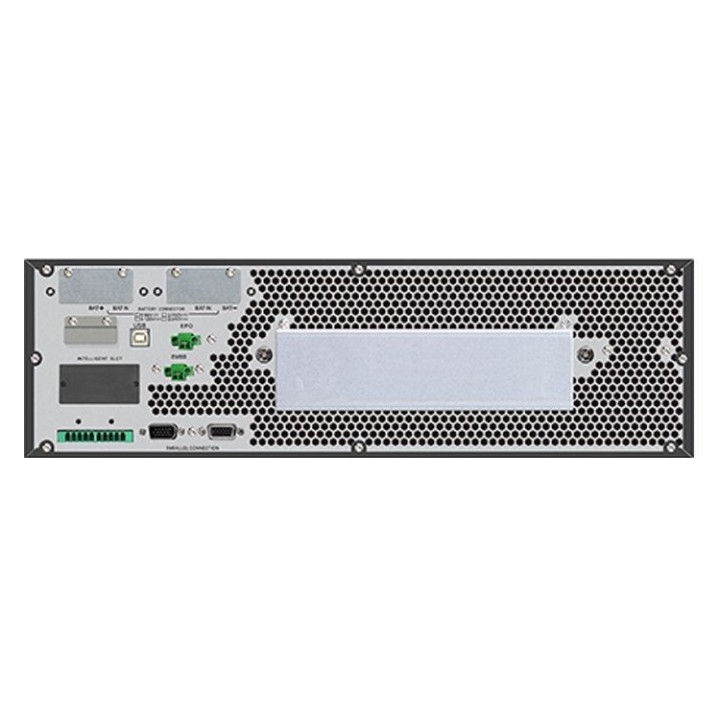

opisy vrt 1.jpg
  1. 1 - Włącznik ZIMNY START
  2. 2 - Porty sygnałowy EMBS
  3. 3 - Komunikacja USB
  4. 4 - Złącze wyłącznika EPO (wyłącznik awaryjny)
  5. 5 - Port współdzielenia prądu
  6. 6 - Porty komunikacji pracy równoległej
  7. 7 - Inteligentn slot (SNMP, AS400, WiFi, etc.)
  8. 8 - Złącze baterii zewnętrznych
  9. 9 - Terminal wejścia zasilania INPUT
  10. 10 - Terminal wyjścia zasilania OUTPUT
  11. 11 - Terminal wejścia zasilania BYPASS
  12. 12 - Złącze uziemienia PE
  13. 13 - Złącze uziemienia PE
  14. 13 - Złącze uziemienia PE
opisy vrt 2.jpg
PARAMETRY WEJŚCIA
Ilość faz na wejściu 3 fazy
Napięcie wejściowe 110 VAC(Ph-N) ± 3 % przy 50% Obciążenia / 176 VAC(Ph-N) ± 3 % przy 100% Obciążenia / 300 VAC(L-N) ± 3 % przy 50% Obciążenia / 276 VAC(L-N) ± 3 % przy 100% Obciążenia
Zakres częstotliwości 46Hz ~ 54 Hz @ 50Hz system 56Hz ~ 64 Hz @ 60Hz system
Zniekształcenie THDi <3%
Współczynnik mocy ≥0,99
Złącze wejściowe Terminal
PARAMETRY WYJŚCIA
Ilość faz na wyjściu Konfigurowalny 3 fazy lub 1 faza
Napięcie 360/380/400/415VAC (Ph-Ph) lub 208/220/230/240VAC (Ph-N)
Regulacja napięcia ± 1%
Częstotliwość 46Hz ~ 54 Hz @ system 50Hz 56Hz ~ 64 Hz @ system 60Hz
Odporność na przeciążenia Tryb pracy sieciowej AC (przeciążenie) 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min; >150% : natychmiast
Tryb pracy bateryjnej (przeciążenie) 100%~110%: 60min; 110%~125%: 10min; 125%~150%:1min; >150% : natychmiast
Sprawność 95.5% - Tryb on-line (praca sieciowa) / 94.5% - Tryb on-line (praca bateryjna)
Współczynnik szczytu 3:1
Zniekształcenie THDu ≦ 2 % @ 100% Obciążenie sieciowe; ≦ 5 % @ 100% Brak obciążenia sieciowego
Współczynnik mocy 1.0
Czas przełączenia Czas przełączenia (On-line <-> praca bateryjna) 0 ms Czas przełączenia (Falownik <-> Obejście) 0 ms (w przypadku awarii blokady fazy, następuje przerwa <4 ms od falownika do obejścia) Czas przełączenia (Falownik <-> ECO) <10 ms
Złącza wyjściowe Terminal
AKUMULATORY
Baterie NIE
Rodzaj obsługiwanych akumulatorów VRLA, AGM
Typ baterii 12V 9Ah
Ilość baterii 40szt
Ilość & pojemność baterii Moduł bateryjny 2 x  VBBKRT20x9 (20szt 9Ah)
Moc ładowarki 1.0~12.0A ±10% (regulowane)
Napięcie DC +/- 13.65 VDC * N ± 1% (N = 20)
Start z baterii "Zimny start" TAK
Czas podtrzymania [50% obciążenia] 25 minut
Czas podtrzymania [80% obciążenia] 12 minut
Czas podtrzymania [100% obciążenia] 12 minuty
KOMUNIKACJA
Wyświetlacz LCD Wyświetlacz dotykowy 3,5’’
Porty i złącza EPO
EMBS
Inteligentny slot
USB
Złącze zew. baterii
Złącze pracy równoległej
Oprogramowanie ViewPower PL
BEZPIECZEŃSTWO
Przełącznik obejścia Bypass elektroniczny
zewnętrzny (opcjonalnie)
WARUNKI ŚRODOWISKOWE
Poziom hałasu <55 dB [100%] @ 1 metr
Temperatura pracy 0 ~ 40 °C (żywotność baterii spadnie po > 25°C)
Wilgotność 0 ÷ 95 % (bez kondensacji)

  • Marka
  • Indeks
    V10KRT40X9

  • Konstrukcja
    Rack mount
  • Topologia
    VFI On-line (podwójna konwersja)
  • Zasilanie 230/400
    Instalacja 3F - 1F
    Instalacja 3F - 3F
  • Moc czynna [kW]
    10
  • Baterie
    Zewnętrzne w zestawie
  • Komunikacja
    EMBS (BypassCOM)
    EPO (PPOŻ)
    RS232
    Slot na kartę rozszerzeń (SNMP, AS400, ModBus)
    USB
  • Inne
    Praca równoległa
